Podstawa
.
WYPOSAŻENIE DODATKOWE SZAF I STOJAKÓW - PODSTAWA
Cokół
Cokoły składają się z narożników i łączników. Każdy z elementów zamawia się oddzielnie. Przeznaczone do szaf: Z-SERVER, SZB IT, DSR IT. Możliwość łączenia szeregowego cokołów oraz ich piętrowania.
Łączniki narożników cokołu
Dostępne w trzech rodzajach. Możliwość zdejmowania łączników przy obciążonej szafie.
Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 lub RAL 9005
Zakres dostawy
Łącznik z elementami mocującymi.
Opakowanie: 1 szt.
| Nazwa wyrobu | Dł. łącznika [mm] |
Dł. ściany cokołu [mm] |
Numer katalogowy | |
|---|---|---|---|---|
| RAL 7035 | RAL 9005 | |||
| Łącznik pełny | 400 | 600 | W-6935-46-05-011 | W-6935-46-05-161 |
| 600 | 800 | W-6935-46-03-011 | W-6935-46-03-161 | |
| 800 | 1000 | W-6935-46-02-011 | W-6935-46-02-161 | |
| 1000 | 1200 | W-6935-46-01-011 | W-6935-46-01-161 | |
| Łącznik perforowany |
400 | 600 | W-6935-92-05-011 | W-6935-92-05-161 |
| 600 | 800 | W-6935-92-03-011 | W-6935-92-03-161 | |
| 800 | 1000 | W-6935-92-02-011 | W-6935-92-02-161 | |
| 1000 | 1200 | W-6935-92-01-011 | W-6935-92-01-161 | |
| Łącznik z przepustem szczotkowym |
400 | 600 | W-6935-94-05-011 | W-6935-94-05-161 |
| 600 | 800 | W-6935-94-03-011 | W-6935-94-03-161 | |
| 800 | 1000 | W-6935-94-02-011 | W-6935-94-02-161 | |
| 1000 | 1200 | W-6935-94-01-011 | W-6935-94-01-161 | |
Narożniki cokołu
Narożniki posiadają zdejmowane zaślepki ułatwiające dostęp do elementów mocujących i poziomujących. Narożniki można wyposażyć w zestaw poziomujący lub wibroizolatory.
Materiał
Narożnik: blacha stalowa malowana farbą proszkową w kolorze RAL 7035 lub RAL 9005.
Zaślepki: tworzywo sztuczne w kolorze czarnym.
Zakres dostawy
Komplet 4 narożników z elementami mocującymi do szaf SZB IT, DSR IT oraz Z-SERVER.
| Nazwa wyrobu | Wysokość [mm] | Numer katalogowy | |
|---|---|---|---|
| RAL 7035 | RAL 9005 | ||
| Komplet narożników | 100 | W-6935-74-00-011 | W-6935-74-00-161 |
Wibroizolatory
Wibroizolatory ograniczają przenoszenie ewentualnych wibracji między podłogą a szafą, np. w budynkach przemysłowych. Cokół z wibroizolatorami powinien być przymocowany do podłogi pomieszczenia.
Materiał
Guma o grubości 10 mm
Zakres dostawy
Komplet 4 szt. wibroizolatorów.
| Opakowanie | Numer katalogowy |
|---|---|
| 1 kpl. | W-M1Z-00-0048-000-4 |
Wibroizolator / Narożnik z zamontowanym wibroizolatorem
Zestawy poziomujące cokoły, 0-10 mm
Narożniki cokołu można wyposażyć w specjalne śruby poziomujące, umożliwiające stabilne ustawienie szafy na nierównej posadzce.
Zakres regulacji: 0–10 mm
| Opis zestawu | Opakowanie | Numer katalogowy |
|---|---|---|
| Zestaw 4 śrub poziomujących cokołu do szafy SZB IT lub DSR IT | 1 kpl. | W-6935-Z1-02-000 |
| Zestaw 4 śrub poziomujący cokołu do szafy Z-SERVER | 1 kpl. | W-6935-Z1-01-000 |
Zestawy elementów do łączenia cokołów
Cokoły można wzajemnie łączyć szeregowo lub piętrować.
Łączenie szeregowe
Do połączenia dwóch cokołów obok siebie potrzebny jest jeden zestaw elementów do łączenia.
Piętrowanie
Do połączenia dwóch cokołów ułożonych jeden na drugim potrzebne są dwa zestawy elementów do łączenia.
Maksymalna dozwolona wysokość: 4 cokoły x 100 mm
| Opis zestawu | Opakowanie | Numer katalogowy |
|---|---|---|
| 4 śruby M10x20 4 podkładki 10,5 4 nakrętki kołnierzowe M10 |
1 kpl. | W-6935-Z1-03-000 |
Stopki
Stopki regulacyjne do szaf i stojaków.
Gwint: M12x38
Sposoby regulacji:
- kluczem płaskim 19 mm,
- kluczem trzpieniowym sześciokątnym (imbus) 5 mm.
Materiał
Śruba regulacyjna - stal ocynkowana
Podstawka - tworzywo sztuczne
Zakres dostawy
Stopki regulacyjne z nakrętkami kontrującymi - komplet 4 sztuk.
| Opakowanie | Numer katalogowy |
|---|---|
| 4 szt. | W-5571-42-00-000 |
Stopki o regulowanej wysokości do szaf i stojaków
Kółka 150
Do szaf SZB IT oraz stojaków SRD i SRX.
Do jednej szafy lub jednego stojaka stosuje się 2 kółka bez blokady oraz 2 kółka z blokadą.
Wysokość kółek: 108 mm
Nośność zestawu 4 kółek: 400 kg*
Zakres dostawy
Kółka sprzedawane są w kompletach po 2 szt. wraz ze śrubami i podkładkami do mocowania do szafy lub stojaka.
| Rodzaj elementu | Opakowanie | Numer katalogowy |
|---|---|---|
| Kółka 150 skrętne z blokadą | 2 szt. | W-SB72-00-01-000-2 |
| Kółka 150 skrętne bez blokady | 2 szt. | W-SB72-00-02-000-2 |
*Dotyczy samych kółek. Nośność całej szafy (lub stojaka) podana jest w jej opisie.

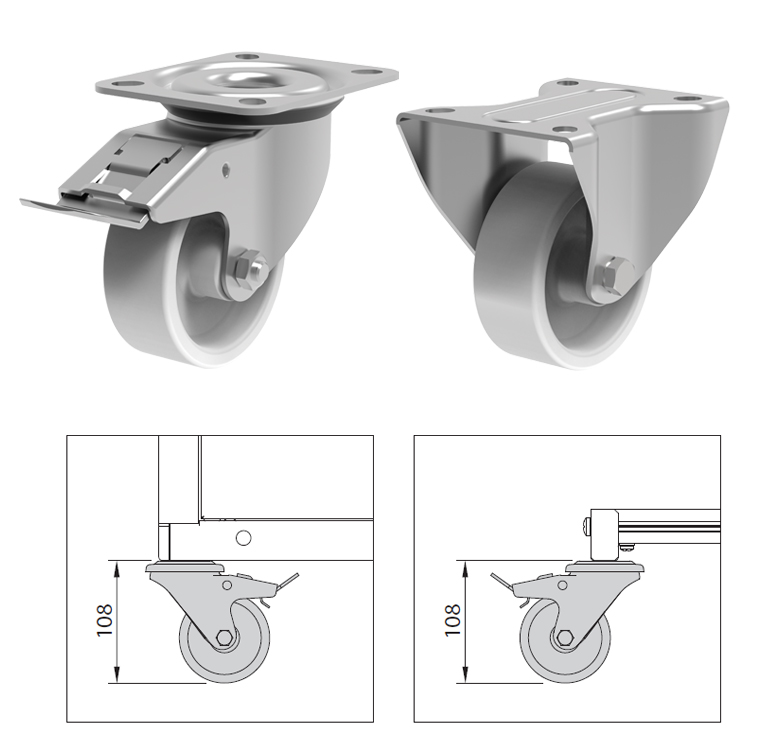

Kółko 150 skrętne z blokadą / Kółko 150 skrętne bez blokady
Kółka 300
Do szaf SZB IT, DSR IT i SZE2 PC.
Do jednej szafy stosuje się 2 kółka bez blokady, 2 kółka z blokadą oraz 2 belki wzmacniające. Jedną belkę z kółkami z blokadą mocuje się z przodu szafy, drugą z kółkami bez blokady mocuje się z tyłu.
Wysokość zestawu kółek wraz z belką wzmacniającą: 134 mm
Nośność zestawu 4 kółek: 600 kg*
Wykończenie powierzchni
Belka wzmacniająca malowana farbą proszkową w kolorze RAL 7035.
Zakres dostawy
Elementy sprzedawane są w kompletach po 2 szt.:
- 2 kółka (z blokadą lub bez) wraz ze śrubami i podkładkami do mocowania na belce wzmacniającej,
- 2 belki wzmacniające wraz ze śrubami i podkładkami do mocowania do płyty dolnej szafy.
| Rodzaj elementu | Opakowanie | Numer katalogowy | |
|---|---|---|---|
| Kółka 300 skrętne z blokadą | 2 szt. | W-SB73-00-01-000-2 | |
| Kółka 300 stałe bez blokady | 2 szt. | W-SB73-00-02-000-2 | |
| Belki wzmacniające do szafy o szerokości | 600 mm | 2 szt. | W-SB74-00-01-011-2 |
| 800 mm | 2 szt. | W-SB74-00-02-011-2 | |
*Dotyczy samych kółek. Nośność całej szafy (lub stojaka) podana jest w jej opisie.
Kółko 300 skrętne bez blokady
Kółko 300 stałe z blokadą
Szafa SZB IT z zamontowanymi kółkami 300
Belka wzmacniająca do kółek 300
