SZAFY SERWEROWE Z-SERVER 19"

STABILNA KONSTRUKCJA

  • Mocny skręcany szkielet ze stalowych profili zamkniętych.
  • Dopuszczalne obciążenie statyczne:
    1600 kg dla szafy na stopkach poziomujących,
    2000 kg dla szafy bez stopek, stojącej bezpośrednio na podłodze. Deklarowane nośności obowiązują przy ustawieniu belek nośnych w odległości 50-150 mm od przodu i tyłu szafy oraz równomiernym obciążeniu.
  • Jeżeli w szafie instalowane są ciężkie urządzenia mocowane do belek nośnych pośrednio za pomocą ruchomych prowadnic, zaleca się doposażyć ją w zestaw wzmacniający.

WIELOFUNKCYJNOŚĆ

  • Płynna oraz beznarzędziowa regulacja belek nośnych 19".
  • Łatwiejszy montaż poprzez oznaczenie belek numeracją jednostek U.
  • Możliwość zmiany rozstawu z 19" na 21" bez dodatkowych elementów montażowych (w szafach o szer. 800 mm).
  • Kąt otwarcia drzwi do 270° z możliwością zmiany kierunku otwarcia.
  • Łatwość instalacji poprzez zastosowanie bocznych osłon dzielonych.
  • Możliwość zastosowania przegród pomiędzy szafami w każdym momencie eksploatacji.
  • Montaż beznarzędziowy płyty górnej szafy.
  • Szkielet zawiera otworowanie do montażu akcesoriów.

BEZPIECZEŃSTWO I WYDAJNOŚĆ

  • Wielopunktowy system zamknięcia szafy:
    5-punktowy w drzwiach jednoskrzydłowych,
    3-punktowy w drzwiach dwuskrzydłowych.
  • Możliwość zastosowania zamków z kontrolą dostępu.
  • Drzwi o optymalnym prześwicie perforacji 80%.
  • Dla zapewnienia odpowiedniej ilości chłodu dla zainstalowanych urządzeń obszar perforowany zajmuje do 86% powierzchni drzwi.
  • Dla optymalizacji przepływu zimnego powietrza zapewniamy elementy separujące zimną i gorącą strefę na poziomie szafy oraz serwerowni.

SYSTEM Z-SERVER

Nowy system szaf serwerowych Z-SERVER to nowa jakość w zakresie rozwiązań dla centrów przetwarzania danych. Skalowalna funkcjonalność oraz łatwość adaptacji poprzez dostępność wyposażenia dodatkowego:

  • zabudowy zimnego korytarza Z-SERVER BOX,
  • elementów organizacji przepływu powietrza w ramach pojedynczej szafy,
  • elementów organizacji okablowania logicznego,
  • elementów montażowych systemów zasilania.

DANE TECHNICZNE

Materiał
Blacha stalowa.

Stopień ochrony
IP 20 zgodnie z normą PN-EN 60529 (nie dotyczy przepustów szczotkowych).

Wykończenie powierzchni
Osłony, drzwi, płyta górna - malowane farbą proszkową w kolorze RAL 7035 (jasnoszary) lub 9005 (czarny).
Belki nośne i pozostałe elementy metalowe - ocynkowane.

ZAKRES DOSTAWY

Standardowa konfiguracja szafy:

  • skręcany szkielet,
  • drzwi przednie z perforacją, jednoskrzydłowe,
  • drzwi tylne z perforacją, jedno- lub dwuskrzydłowe,
  • płyta górna z perforacją wentylacyjną i wyłamywanymi zaślepkami,
  • dwie pary belek nośnych 19" typu PREMIUM,
  • linki uziemienia drzwi, płyty górnej i belek nośnych,
  • stopki poziomujące.

Elementy wyposażenia dodatkowego dostępne oddzielnie:

  • osłony i inne akcesoria Z-SERVER, cokół ,
  • półki , oświetlenie, zaślepki 19".

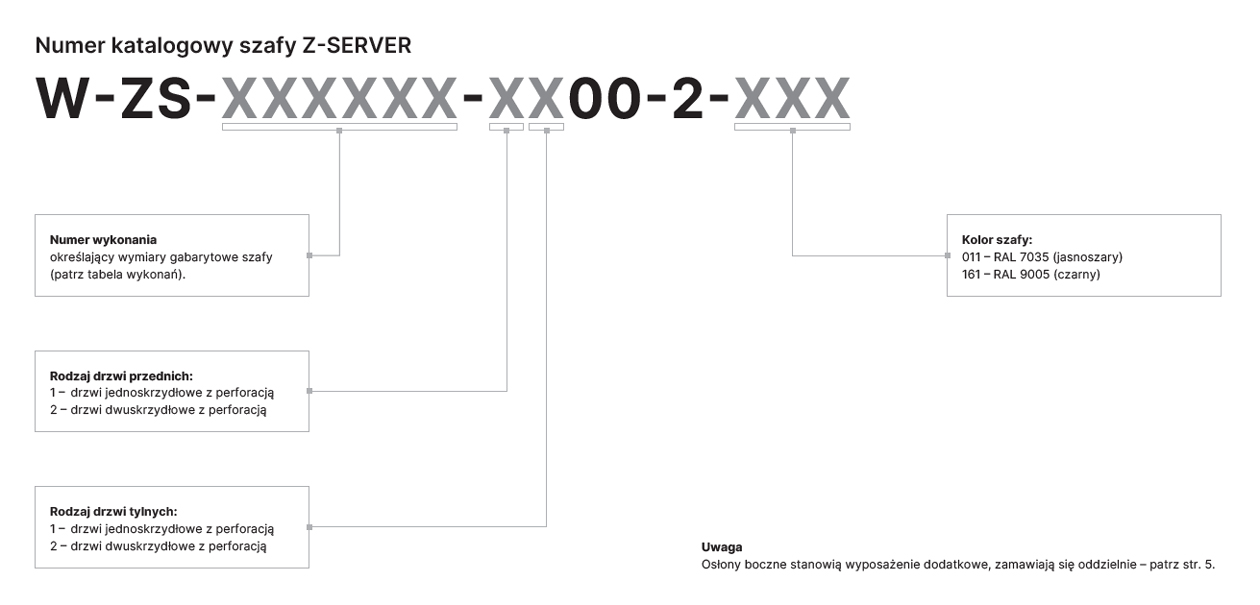

TABELA WYKONAŃ I KONFIGURATOR

Szerokość L [mm] Głębokość G [mm] Numer wykonania
600 1000 426010 456010 476010
1200 426012 456012 476012
800 1000 428010 458010 478010
1200 428012 458012 478012
Wysokość użytkowa HU [U=44,45] 42 U 45 U 47 U
Wysokość szkieletu H [mm] 2000 2100 2200
Karty produktowe [pdf]

Zobacz sposób konfiguracji
Rysunek techniczny

Modele 3D w różnych formatach

Modele 3D szaf teleinformatycznych, serwerowych, sterowniczych oraz wyposażenia dostępne są do pobrania w różnych formatach na portalu 3Dfindit.com

3dfindit-zpas

WYPOSAŻENIE DODATKOWE

Osłony boczne dzielone do szaf Z-SERVER

Dostępne w dwóch typach różniących się głębokością.
Osłony boczne typu A (płytkie):

  • umożliwiają otwarcie drzwi na kąt do 270°;
  • zwiększają szerokość całkowitą szafy o 3 mm z każdej strony.

Osłony boczne typu B (głębokie):

  • zapewniają odpowiednią ilość miejsca montażowego w szafach o szerokości 600 mm, gdzie umożliwiają montaż listwy zasilającej pomiędzy osłoną boczną a belką nośną;
  • zwiększają szerokość całkowitą szafy o 11 mm z każdej strony.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Osłona osłona boczna dzielona w poziomie, składająca się z części górnej i dolnej, wraz z elementami montażowymi. Część dolna wyposażona w dwa zamki przesuwne.

Do szafy
Typ osłony
Numer katalogowy
Wysokość
Głębokość
RAL 7035
RAL 9005
42 U
 1000
A
 W-8477-08-01-011 W-8477-08-01-161
B
 W-8477-09-01-011 W-8477-09-01-161
1200
A
 W-8477-08-02-011 W-8477-08-02-161
B
 W-8477-09-02-011 W-8477-09-02-161
45 U
 1000
A
 W-8477-08-03-011 W-8477-08-03-161
B
 W-8477-09-03-011 W-8477-09-03-161
1200
A
 W-8477-08-04-011 W-8477-08-04-161
B
 W-8477-09-04-011 W-8477-09-04-161
47 U
 1000
A
 W-8477-08-05-011 W-8477-08-05-161
B
 W-8477-09-05-011 W-8477-09-05-161
1200
A
 W-8477-08-06-011 W-8477-08-06-161
B
 W-8477-09-06-011 W-8477-09-06-161

Opakowanie: 1 kpl. (1 osłona dwuczęściowa)

Osłona wewnętrzna

Po zamontowaniu nie zwiększa szerokości szafy, jest wpuszczona w szkielet.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Osłona boczna z elementami montażowymi.

Do szafy Numer katalogowy
Wysokość Głębokość RAL 7035 RAL 9005
42 U 1000 W-8390-95-01-011 W-8390-95-01-161
1200 W-8390-95-02-011 W-8390-95-02-161
45 U 1000 W-8390-95-03-011 W-8390-95-03-161
1200 W-8390-95-04-011 W-8390-95-04-161
47 U 1000 W-8390-95-05-011 W-8390-95-05-161
1200 W-8390-95-06-011 W-8390-95-06-161

Opakowanie: 1 szt.

Przegroda

Przeznaczona do zamontowania między szafami łączonymi szeregowo.
Zawiera osiem otworów kablowych 150 x 45 mm zamkniętych wyłamywanymi zaślepkami. Zagięta górna i przednia krawędź przegrody ułatwia jej montaż między szkieletami sąsiadujących szaf. Odległość między szafami potrzebna do zamontowania przegrody wynosi tylko 2 mm.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Przegroda wraz z elementami montażowymi.

Uwaga: Łączniki szkieletów zamawia się oddzielnie.

Do szafy
Numer katalogowy
Wysokość
Głębokość
RAL 7035
RAL 9005
42 U
 1000 W-8477-35-01-011 W-8477-35-01-161
1200 W-8477-35-02-011 W-8477-35-02-161
45 U
 1000 W-8477-35-03-011 W-8477-35-03-161
1200 W-8477-35-04-011 W-8477-35-04-161
47 U
 1000 W-8477-35-05-011 W-8477-35-05-161
1200 W-8477-35-06-011 W-8477-35-06-161

Opakowanie: 1 szt.

Maskownice pionowe

Uszczelniają przestrzeń pomiędzy obszarem 19" a osłoną boczną szafy. Zapobiegają recyrkulacji gorącego powietrza na przód szafy, zwiększając przy tym wydajność systemów klimatyzacji.

Dla szaf o szerokości 800 mm zawierają otwory dla przykręcania uchwytów kablowych oraz przepusty kablowe o wymiarach 19" x 1 U, do których w razie potrzeby zamiast szczotki można montować osprzęt w standardzie 19".

Maskownice pionowe montowane są beznarzędziowo do belek nośnych 19".

Materiał

Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Komplet dwóch maskownic pionowych z elementami montażowymi.

Do szafy Numer katalogowy
Wysokość Szerokość RAL 7035 RAL 9005
42 U 600 W-8477-36-01-011 W-8477-36-01-161
800 W-8749-E1-01-011 W-8749-E1-01-161
45 U 600 W-8477-36-02-011 W-8477-36-02-161
800 W-8749-E1-02-011 W-8749-E1-02-161
47 U 600 W-8477-36-03-011 W-8477-36-03-161
800 W-8749-E1-03-011 W-8749-E1-03-161

Opakowanie: 1 kpl.

Maskownice poziome

Uszczelniają przestrzeń pomiędzy obszarem 19" a płytą górną oraz płytą dolną szafy. Zapobiegają recyrkulacji gorącego powietrza na przód szafy, zwiększając przy tym wydajność systemów klimatyzacji. Maskownice poziome montowane są beznarzędziowo do maskownic pionowych.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Komplet dwóch maskownic poziomych z elementami montażowymi.

Do szafy Numer katalogowy
Wysokość Szerokość RAL 7035 RAL 9005
42 U 600 W-8477-37-01-011 W-8477-37-01-161
800 W-8749-E3-01-011 W-8749-E3-01-161
45 U 600 W-8477-37-02-011 W-8477-37-02-161
800 W-8749-E3-02-011 W-8749-E3-02-161
47 U 600 W-8477-37-03-011 W-8477-37-03-161
800 W-8749-E3-03-011 W-8749-E3-03-161

Maskownice pionowe i poziome do szafy o szerokości 800 mm

Opakowanie: 1 kpl.

Przepust szczotkowy płyty górnej

Szczotka techniczna do zamocowania na bocznej krawędzi płyty górnej po usunięciu wyłamywanej zaślepki.

Materiał
Tworzywo sztuczne w kolorze czarnym.

Zakres dostawy
Przepust szczotkowy.

Do szafy Z-Server o głębokości Numer katalogowy
1000
 W-8477-57-01-000
1200
 W-8477-57-02-000

Opakowanie: 1 szt.

Płyta górna szafy Z-SERVER 800 x 1200 mm z przepustami szczotkowymi

Płyta dolna i maskownice boczne

Dostępna w kilku wykonaniach zależnych od szerokości i głębokości szafy. Maskownice boczne przeznaczone są tylko do szafy o szerokości 800 mm.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 lub RAL 9005, tworzywo sztuczne.

Zakres dostawy
W zależności od numeru wykonania: płyta z przepustem szczotkowym, płyta pełna, płyta z zaślepką do wyłamania, maskownice boczne z przepustem szczotkowym.

Do szafy Z-Server
Numer katalogowy
Typ szafy Szerokość Głębokość
RAL 7035
RAL 9005
Szafa bez zespołu jezdnego 600 1000 W-8477-D7-01-011 W-8477-D7-01-161
800 1000 W-8477-D7-02-011 W-8477-D7-02-161
600 1200 W-8477-D7-03-011 W-8477-D7-03-161
800 1200 W-8477-D7-04-011 W-8477-D7-04-161
Szafa z zespołem jezdnym 600 1000 W-8477-D7-05-011 W-8477-D7-05-161
800 1000 W-8477-D7-06-011 W-8477-D7-06-161
600 1200 W-8477-D7-07-011 W-8477-D7-07-161
800 1200 W-8477-D7-08-011 W-8477-D7-08-161

Opakowanie: 1 szt.

W-8477-D7-03-161

Zespół jezdny

Przeznaczony do szaf Z-SERVER w celu podniesienia ich mobilności. Nośność: 1500 kg.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny), uchwyty kółek ze stali ocynkowanej, kółka z tworzywa sztucznego.

Zakres dostawy
Zespół jezdny z elementami montażowymi.

Do szafy Z-Server o szerokości Typ zespołu jezdnego
Numer katalogowy
RAL 7035
RAL 9005
600
 stały W-8477-71-03-011 W-8477-71-03-161
skrętny W-8477-71-04-011 W-8477-71-04-161
800
 stały W-8477-73-02-011 W-8477-73-02-161
skrętny W-8477-74-02-011 W-8477-74-02-161

Opakowanie: 1 szt.

Zespół jezdny do szafy Z-Server

Maskownica doszczelniająca szafę na stopkach

Maskownica zapobiega przedostawaniu się zimnego powietrza z korytarza do przestrzeni pod szafą stojącą na stopkach.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny), tworzywo sztuczne.

Zakres dostawy
Maskownica z elementami mocującymi.

Do szafy Z-Server o szerokości
Numer katalogowy
RAL 7035
RAL 9005
600
 W-8477-D4-01-011 W-8477-D4-01-161
800
 W-8477-D4-02-011 W-8477-D4-02-161

Opakowanie: 1 szt.

Zespół jezdny do szafy Z-Server

Grzebień kablowy pionowy

Dla szaf o szerokości 600 mm lub 800 mm. Przeznaczony do organizacji pionowej okablowania. Montowany jest beznarzędziowo do belki nośnej 19".

Materiał
Tworzywo sztuczne w kolorze czarnym, blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Grzebień kablowy pionowy z elementami montażowymi.

Do szafy Z-Server o wysokości
Numer katalogowy
RAL 7035
RAL 9005
42 U
 W-8477-39-01-011 W-8477-39-01-161
45 U
 W-8477-39-02-011 W-8477-39-02-161
47 U
 W-8477-39-03-011 W-8477-39-03-161

Opakowanie: 1 szt.

Koryto kablowe pionowe z pokrywą

Dla szaf o szerokości 800 mm. Przeznaczone do organizacji pionowej okablowania o dużej gęstości. Montowane jest beznarzędziowo do belki nośnej 19".

Materiał
Tworzywo sztuczne w kolorze czarnym, blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Koryto kablowe pionowe z pokrywą i elementami montażowymi.

Do szafy Z-Server o wysokości
Numer katalogowy
RAL 7035
RAL 9005
42 U
 W-8477-38-01-011 W-8477-38-01-161
45 U
 W-8477-38-02-011 W-8477-38-02-161
47 U
 W-8477-38-03-011 W-8477-38-03-161

Opakowanie: 1 szt.

Grzebień kablowy pionowy / Koryto kablowe pionowe z pokrywą

Koryta kablowe 19"

Montowane w poziomie między belkami nośnymi 19".
Dostępne są w wysokościach 1 U i 2 U.

Materiał
Tworzywo sztuczne.

Zakres dostawy
Koryto kablowe bez elementów montażowych.

Wysokość
Numer katalogowy
1 U
 T-SO-900-614
2 U
 T-SO-900-615
1 U dwustronny
 T-SO-900-618

Opakowanie: 1 szt.

T-SO-900-614

T-SO-900-615

T-SO-900-618

Organizer pionowy i poziomy

Przeznaczone do:

  • organizacji okablowania logicznego,
  • organizacji okablowania zasilającego,
  • montażu listwy dystrybucji zasilania oraz innych akcesoriów.

Organizery montowane są do szkieletu szafy.

Materiał
Blacha stalowa alucynk.

Zakres dostawy
Organizer pionowy lub poziomy z elementami montażowymi. .

Organizer pionowy

Do szafy Z-Server
Numer katalogowy
Szerokość Wysokość
800
 42 U W-8477-40-01-000
45 U W-8477-40-02-000
47 U W-8477-40-03-000

Opakowanie: 1 szt.

Organizer poziomy

Do szafy Z-Server
Numer katalogowy
Szerokość Głębokość
600 lub 800 1000 W-8477-41-01-000
1200 W-8477-41-02-000

Opakowanie: 1 szt.

Belka nośna środkowa

Mocuje się beznarzędziowo do wieszaka oraz wspornika belek nośnych.

Materiał
Blacha stalowa alucynk.

Zakres dostawy
Belka nośna środkowa z elementami montażowymi.

Wysokość
Numer katalogowy
42 U
 W-8477-49-01-000
45 U
 W-8477-49-02-000
47 U
W-8477-49-03-000

Opakowanie: 1 szt.

Zestaw wzmacniający

Szafy, do których instalowane są ciężkie urządzenia mocowane do belek nośnych pośrednio za pomocą ruchomych prowadnic, zaleca się doposażyć w zestaw wzmacniający, zwiększający sztywność belek nośnych.

Materiał
Blacha stalowa ocynkowana oraz blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Zestaw wzmacniający z elementami montażowymi.

Do szafy Numer katalogowy
Szerokość Głębokość
600 1000 W-8390-A7-02
1200 W-8390-A7-01
800 1000 W-8390-A6-02
1200 W-8390-A6-01

Opakowanie: 1 szt.

Zestaw adaptacyjny do drzwi dwuskrzydłowych

Służy do rozbudowy mechanizmu zamykania drzwi dwuskrzydłowych w szafach Z-SERVER z 3-punktowego na 5-punktowy.

Materiał
Stal ocynkowana, tworzywo sztuczne.

Zakres dostawy
Język klamki, uchwyt z mechanizmem zębatym, dwa baskwile, prowadnice i elementy montażowe.

Do szafy Z-Server o wysokości
Numer katalogowy
42 U
 W-8477-91-01-000
45 U
 W-8477-91-02-000
47 U
W-8477-91-03-000

Zestaw do łączenia szaf

Mocowane do profili szkieletu szafy. Zawierają gwintowane otwory M5 do podłączenia przewodów.

Materiał
Miedź lub stal ocynkowana.

Zakres dostawy
Listwa uziemienia z elementami montażowymi.

Opakowanie
Numer katalogowy
1 komplet
 W-8390-24-00-000/KPL

Listwy uziemienia

Służy do łączenia szeregowego szaf Z-SERVER. Jeden zestaw przeznaczony jest do wzajemnego połączenia dwóch szaf.

Materiał
Blacha stalowa alucynk.

Zakres dostawy
Komplet: 4 łączniki szkieletu z elementami mocującymi.

Nazwa produktu
Numer katalogowy
Listwa uziemienia miedziana 375 x 15 x 5 mm
 W-8477-C3-01-000
Listwa uziemienia stalowa ocynkowana 380 x 30 x 4 mm
 W-8477-C3-00-000

ZABUDOWA ZIMNEGO KORYTARZA

Rozwiązanie Z-SERVER BOX stanowi fizyczną separację powietrza dystrybuowanego przez urządzenia klimatyzacji od gorącego powietrza generowanego przez urządzenia aktywne.
Z-SERVER BOX zapewnia optymalne wykorzystanie infrastruktury centrum danych.

Drzwi przesuwne zimnego korytarza z napędem elektrycznym, automatyczne

Szklane drzwi przesuwne z napędem elektrycznym, automatyczne, otwierane na całą szerokość korytarza, w komplecie z osłonami bocznymi szaf. Otwieranie drzwi: od zewnątrz za pomocą przycisku, od środka automatycznie po zbliżeniu się do drzwi. Przeznaczone do zimnego korytarza o szerokości 1200 mm.

Materiał
Profile aluminiowe, szyba hartowana, blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Dwa przesuwne skrzydła drzwi wraz z zespołem szyn i prowadnic, napędem elektrycznym, przyciskiem, czujnikiem dualnym, sterownikiem oraz obudową górną, dwie osłony boczne szaf, elementy montażowe.

Do zestawu Z-Server Box składającego się z szaf Numer katalogowy
o wysokości o głębokości RAL 7035 RAL 9005
42 U bez stopek 1000 W-8390-85-01-011 W-8390-85-01-161
1200 W-8390-85-03-011 W-8390-85-03-161
45 U bez stopek 1000 W-8390-85-05-011 W-8390-85-05-161
1200 W-8390-85-07-011 W-8390-85-07-161
47 U bez stopek 1000 W-8390-85-09-011 W-8390-85-09-161
1200 W-8390-85-11-011 W-8390-85-11-161
42 U ze stopkami 1000 W-8390-85-02-011 W-8390-85-02-161
1200 W-8390-85-04-011 W-8390-85-04-161
45 U ze stopkami 1000 W-8390-85-06-011 W-8390-85-06-161
1200 W-8390-85-08-011 W-8390-85-08-161
47 U ze stopkami 1000 W-8390-85-10-011 W-8390-85-10-161
1200 W-8390-85-12-011 W-8390-85-12-161

Drzwi przesuwne zimnego korytarza z napędem ręcznym

Szklane drzwi przesuwne samozamykające z napędem ręcznym bez zamka, otwierane na całą szerokość korytarza, w komplecie z osłonami bocznymi szaf. Przeznaczone do zimnego korytarza o szerokości 1200 mm.

Materiał
Profile aluminiowe, szyba hartowana, blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Dwa przesuwne skrzydła drzwi wraz z zespołem szyn i prowadnic oraz obudową górną, dwie osłony boczne szaf, elementy montażowe.

Do zestawu Z-Server Box składającego się z szaf Numer katalogowy
o wysokości o głębokości RAL 7035 RAL 9005
42 U bez stopek 1000 W-8390-64-01-011 W-8390-64-01-161
1200 W-8390-64-03-011 W-8390-64-03-161
45 U bez stopek 1000 W-8390-64-05-011 W-8390-64-05-161
1200 W-8390-64-07-011 W-8390-64-07-161
47 U bez stopek 1000 W-8390-64-09-011 W-8390-64-09-161
1200 W-8390-64-11-011 W-8390-64-11-161
42 U ze stopkami 1000 W-8390-64-02-011 W-8390-64-02-161
1200 W-8390-64-04-011 W-8390-64-04-161
45 U ze stopkami 1000 W-8390-64-06-011 W-8390-64-06-161
1200 W-8390-64-08-011 W-8390-64-08-161
47 U ze stopkami 1000 W-8390-64-10-011 W-8390-64-10-161
1200 W-8390-64-12-011 W-8390-64-12-161

Osłona zimnego korytarza

Osłona stanowi rozwiązanie opcjonalne zamiast drzwi przesuwnych. Jest przeznaczona do zimnego korytarza o szerokości 1200 mm.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Osłona korytarza, dwie osłony boczne szaf, maskownica dachu korytarza, elementy montażowe.

Do zestawu Z-Server Box składającego się z szaf Numer katalogowy
o wysokości o głębokości RAL 7035 RAL 9005
42 U bez stopek 1000 W-8477-A5-01-011 W-8477-A5-01-161
1200 W-8477-A5-07-011 W-8477-A5-07-161
45 U bez stopek 1000 W-8477-A5-02-011 W-8477-A5-02-161
1200 W-8477-A5-08-011 W-8477-A5-08-161
47 U bez stopek 1000 W-8477-A5-03-011 W-8477-A5-03-161
1200 W-8477-A5-09-011 W-8477-A5-09-161
42 U ze stopkami 1000 W-8477-A5-04-011 W-8477-A5-04-161
1200 W-8477-A5-10-011 W-8477-A5-10-161
45 U ze stopkami 1000 W-8477-A5-05-011 W-8477-A5-05-161
1200 W-8477-A5-11-011 W-8477-A5-11-161
47 U ze stopkami 1000 W-8477-A5-06-011 W-8477-A5-06-161
1200 W-8477-A5-12-011 W-8477-A5-12-161

Dostawka

Dwie szafy organizacyjne o szerokości 150 mm połączone modułem dachu. Przeznaczone do zimnego korytarza o szerokości 1200 mm. Szafy nie zawierają osłon bocznych.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny), ocynkowane profile stalowe.

Zakres dostawy
Dwie szafy organizacyjne, moduł dachu korytarza, elementy montażowe.

Do zestawu Z-Server Box składającego się z szaf Numer katalogowy
o wysokości o głębokości RAL 7035 RAL 9005
42 U bez stopek 1000 W-8990-AF-01-011 W-8990-AF-01-161
1200 W-8990-AF-02-011 W-8990-AF-02-161
45 U bez stopek 1000 W-8990-AF-03-011 W-8990-AF-03-161
1200 W-8990-AF-04-011 W-8990-AF-04-161
47 U bez stopek 1000 W-8990-AF-05-011 W-8990-AF-05-161
1200 W-8990-AF-06-011 W-8990-AF-06-161
42 U ze stopkami 1000 W-8990-AF-07-011 W-8990-AF-07-161
1200 W-8990-AF-08-011 W-8990-AF-08-161
45 U ze stopkami 1000 W-8990-AF-09-011 W-8990-AF-09-161
1200 W-8990-AF-10-011 W-8990-AF-10-161
47 U ze stopkami 1000 W-8990-AF-11-011 W-8990-AF-11-161
1200 W-8990-AF-12-011 W-8990-AF-12-161

Zastosowanie
Szafy organizacyjne można wykorzystać do przechowania zapasu kabla oraz do instalacji systemu kontroli dostępu, monitoringu warunków środowiskowych lub innych urządzeń zgodnie z potrzebami użytkownika. Po obydwu stronach szaf znajdują się zaślepione otwory pod montaż przycisku otwarcia drzwi przesuwnych oraz przycisku ewakuacyjnego.
Przyciski zamawia się osobno, nie wchodzą w zakres dostawy.

Dach podniesiony zimnego korytarza

Moduł dachu o wysokości wewnętrznej 150 mm, przeznaczony do zimnego korytarza o szerokości 1200 mm. Górny element przezroczysty modułu jest uchylny oraz montowany beznarzędziowo. Konstrukcja modułowa umożliwia łatwą rozbudowę.

Materiał
Przezroczyste tworzywo sztuczne (poliwęglan), blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Koryto kablowe bez elementów montażowych.

Opakowanie: 1 szt.

Szerokość modułu L [mm]
Numer katalogowy
RAL 7035
RAL 9005
300
 W-8744-C4-01-011 W-8744-C4-01-161
600
 W-8477-C4-02-011 W-8477-C4-02-161
800
 W-8477-C4-03-011 W-8477-C4-03-161

Wspornik koryta kablowego

Przeznaczony do organizacji okablowania nad szafami Z-Server. Montowany po głębokości nad dwiema połączonymi szafami ustawionymi w rzędzie. Z jednej strony przykręcany do tylnych narożników szaf, a z drugiej wspiera się o szkielety.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Wspornik koryta kablowego z elementami mocującymi.

Opakowanie: 1 szt.

Do szafy o głębokości
Numer katalogowy
RAL 7035
RAL 9005
1000
 W-8749-45-01-011 W-8749-45-01-161
1200
 W-8749-45-02-011 W-8749-45-02-161

Wspornik koryta skrajny

Przeznaczony do organizacji okablowania nad szafami Z-Server. Montowany nad szafą skrajną. Z jednej strony przykręcany do wspornika koryta kablowego, a z drugiej wspiera się o szkielet szafy.

Materiał
Blacha stalowa malowana farbą proszkową w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Wspornik koryta kablowego z elementami mocującymi.

Opakowanie: 1 szt.

Do szafy o szerokości
Numer katalogowy
RAL 7035
RAL 9005
600
 W-8477-D6-01-011 W-8477-D6-01-161
800
 W-8477-D6-02-011 W-8477-D6-02-161

Oświetlenie korytarza

Oprawa oświetleniowa przeznaczona do zamontowania pod dachem korytarza. Wymiary: 26,2 x 24,5 mm, długość należy dobrać o 200 mm mniejszą od szerokości korytarza.

Materiał
Korpus aluminiowy w kolorze srebrnym lub czarnym, szyba mleczna z tworzywa sztucznego.

Zakres dostawy
Oprawa oświetleniowa z diodami LED 12 V, przewodem zasilającym bez wtyczki oraz elementami mocującymi. Elementy zasilania i sterowania zamawia się osobno.

Oprawy oświetleniowe Kolor srebrny Kolor czarny
Oprawa oświetleniowa o długości 1000 mm WN-8477-Z1-02-011 WN-8477-Z1-02-161
Elementy zasilania RAL 7035 RAL 9005
Panel PS-3U 19’’ główny z elementami zasilania dla profili świetlnych do zamontowania w szafie Z-SERVER WN-8477-Z1-04-011 WN-8477-Z1-04-161
Panel PS-3U 19’’ dodatkowy z elementami zasilania dla profili świetlnych do zamontowania w szafie Z-SERVER WN-8477-Z1-05-011 WN-8477-Z1-05-161
Wspornik do montażu panelu PS-3U 19’’ na dachu szafy Z-SERVER WZ-8848-A5-01-011 WZ-8848-A5-01-161
Elementy sterowania Kolor biały Kolor czarny
Mikrofalowy czujnik ruchu WN-8477-Z1-06-011 WN-8477-Z1-06-161
Dotykowy włącznik oświetlenia (jeden przycisk) - WN-8477-Z1-07-000

Uchwyty listew zasilających pionowych

Dostępne w wersji pojedynczej (dla 1 listwy zasilającej) i podwójnej (dla 2 listew zasilających).

Materiał
Blacha ocynkowana malowana proszkowo w kolorze RAL 7035 (jasnoszary) lub RAL 9005 (czarny).

Zakres dostawy
Komplet uchwytów listwy zasilającej (2 sztuki) z elementami montażowymi.

Nazwa Wyrobu Kolor Numer katalogowy
1 Uchwyt pojedynczy do montażu listwy zasilającej pionowej do belki nośnej 19" w szafach o szerokości 800 mm oraz do organizera pionowego lub organizerów poziomych RAL 7035 W-8626-83-01-011-KPL
RAL 9005 W-8626-83-01-161-KPL
2 Uchwyt podwójny do montażu listew zasilających pionowych do belki nośnej 19" w szafach o szerokości 800 mm oraz do organizera pionowego lub organizerów poziomych RAL 7035 W-8626-83-00-011-KPL
RAL 9005 W-8626-83-00-161-KPL
3 Uchwyt pojedynczy do montażu listwy zasilającej pionowej do belki nośnej 19" w szafach o szerokości 800 mm Alucynk W-8390-88-01-000-KPL
4 Uchwyt pojedynczy do montażu listwy zasilającej pionowej do słupa szkieletu szafy Alucynk W-8390-96-01-000-KPL
5 Uchwyt podwójny do montażu listwy zasilającej pionowej do słupa szkieletu szafy Alucynk W-8390-96-02-000-KPL
