Panele wentylacyjne PWD i PD
.
SYSTEMY WENTYLACJI - PANELE PWD I PW
Panele wentylacyjne PWD i PD - dachowe

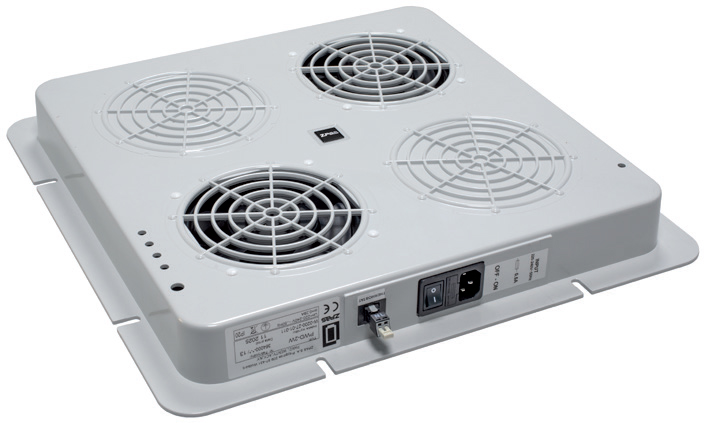

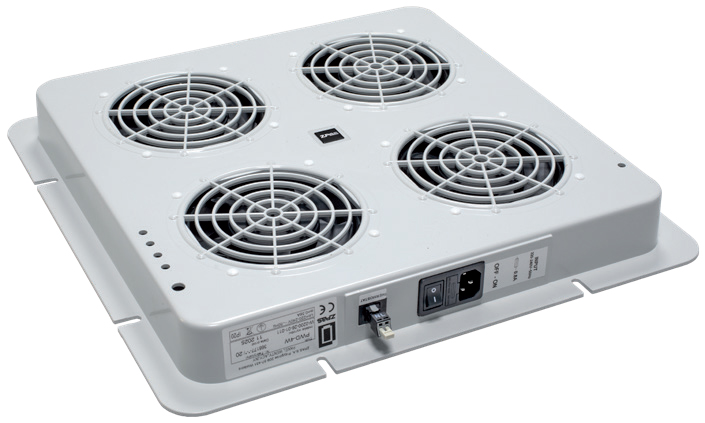

Panele przeznaczone są do zamontowania do otworów o wymiarach 380 x 380 oraz 380 x 210 mm, znajdujących się w płytach górnych szaf SZB IT, SZE2 PC oraz Z-SERVER. Standardowo wyposażone w 2 lub 4 wentylatory, wyłącznik podświetlany, bezpiecznik, przewód zasilający bez wtyczki oraz wbudowany termostat (opcjonalnie, w zależności od typu panelu).
| Parametr | |||
|---|---|---|---|
| PWD-4W | PWD-2W | PD-2W | |
| Napięcie zasilania | |||
| Prąd znamionowy [A] | 0,56 | 0,28 | 0,28 |
| Liczba wentylatorów | 4 | 2 | 2 |
| Moc znamionowa [W] | 88 | 44 | 44 |
| Wydajność [m3/h] | 660 | 330 | 330 |
| Temperatura otoczenia [°C] | od -10 do +70 | ||
| Wilgotność względna [%] | od 20 do 80 | ||
| Stopień ochrony | IP 20 (panele zamontowane w szafie) | ||
| Ochrona przeciwporażeniowa | Zerowanie | ||
Materiał obudowy
Panele PWD-4W i PWD-2W - tworzywo sztuczne

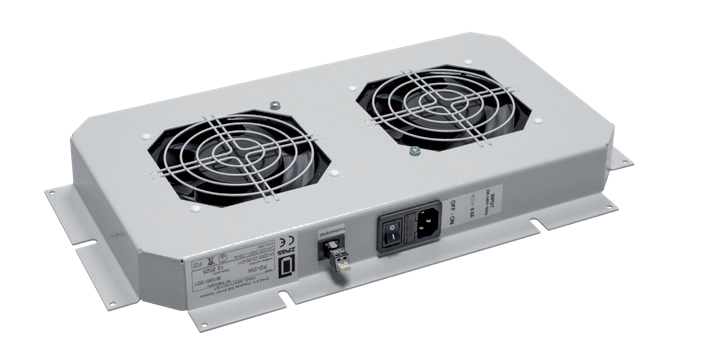

Panel PD-2W - blacha stalowa
Kolor obudowy
RAL 7035 lub RAL 9005
Zakres dostawy

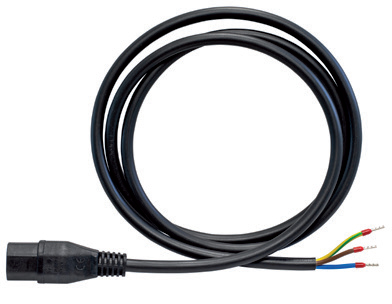

Panel wentylacyjny z przewodem zasilającym bez wtyczki oraz elementami mocującymi do montażu w szafie.

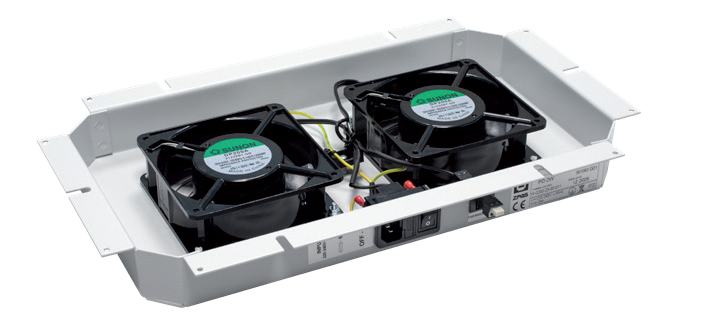

Wentylatory stosowane w panelach wentylacyjnych:
W panelach wentylacyjnych PW, PWD i PD stosowane są wysokiej jakości wentylatory z łożyskami kulkowymi.
Dane techniczne jednego wentylatora
- napięcie znamionowe: 230 V
- częstotliwość: 50 Hz
- moc znamionowa: 22 W
- prąd znamionowy 0,14 A
- prędkość obrotowa . 2850 obr./min.
- poziom hałasu: ok. 45 dB
- ciśnienie: 75 Pa
- wydajność: 165 m3/h
- trwałość: min. 50 000 h
- wymiary: 119 x 119 x 38 mm
| Typ panelu | Liczba went. |
Wym. otw. [mm] |
||
|---|---|---|---|---|
| RAL 7035 | RAL 9005 | |||
| PWD-4W | 4 | 380 x 380 | W-0200-06-01-011 | W-0200-06-01-161 |
| PWD-4W z wbudowanym termostatem | 4 | 380 x 380 | W-0200-06-04-011 | W-0200-06-04-161 |
| PWD-2W | 2 | 380 x 380 | W-0200-07-01-011 | W-0200-07-01-161 |
| PWD-2W z wbudowanym termostatem | 2 | 380 x 380 | W-0200-07-04-011 | W-0200-07-04-161 |
| PD-2W | 2 | 380 x 210 | W-0200-03-00-011 | W-0200-03-00-161 |
*) Mikroprocesorowy panel sterowania wentylatorami - patrz str. 80.
